對于高功率led的設計，目前各大led燈帶多以大尺寸單顆低壓dc led為主，做法有二，一為傳統水平結構，另一則為垂直導電結構。就第一種做法而言，其制程和一般小尺寸晶粒幾乎相同，換句話說，兩者的剖面結構是一樣的，但有別于小尺寸晶粒，高功率led常常需要操作在大電流之下，一點點不平衡的P、N電極設計，都會導致嚴重的電流叢聚效應，其結果除了使得led晶片達不到設計所需的亮度外，也會損害晶片的可靠度。

　　當然，對上游晶片制造者/晶片廠而言，此作法制程相容性高，無需再添購新式或特殊機臺，另一方面，對于下游系統廠而言，周邊的搭配，如電源方面的設計等等，差異并不大。在大尺寸led上要將電流均勻擴散并不是件容易的事，尺寸愈大愈困難；同時，由于幾何效應的關系，大尺寸led的光萃取效率往往較小尺寸的低。

    在同樣輸出功率下，led高壓燈帶所需的驅動電流大大低于led低壓燈帶。如以晶元光電的高壓藍光1W led為例，它的正向壓降高達50V，也即它只需20mA驅動電流就可以輸出1W功率，而普通正向壓降為3V的1Wled，需要350mA驅動電流才能輸出1W功率，因此同樣輸出功率的led高壓燈帶在工作時耗散的功率要遠低于低壓led，這意味著散熱鋁外殼的成本可大大降低。

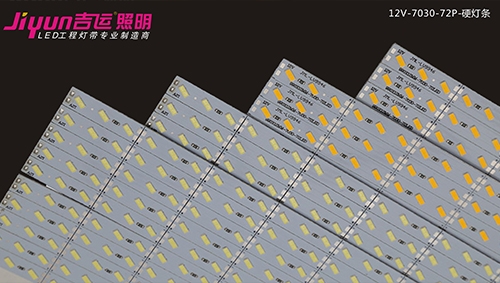

    吉運照明的led高壓燈帶的高壓芯片的原理其實是采用了化整為零的概念，將尺寸較大的芯片分解成一顆顆光效高且發光均勻的小芯片，并通過半導體制程技術整合在一起，讓芯片的面積充分利用，更有效達到亮度提升的目的。從整燈的角度而言（如路燈），高壓芯片搭配IC電源，電源承受的電壓差變小，除了增加使用壽命外，也可以減少系統的成本。

    高壓led因其具有功耗低、溫升小的特點，可幫助增加旋入式led燈泡的使用壽命。它是通過使用升壓電源替代降壓電源，從而提高電源效率來實現的。升壓電源的損耗約為降壓調節器的一半。另外，升壓電源的組件更少，功率因數更好，體積更小，并且利用三端雙向可控硅開關組件實現調光更容易。
